Kutije za termofasade

MDZ i MDZ XL

Nosač u toplinskoj izolaciji

• Za instalaciju električnih uređaja (vanjskih svjetiljki, senzora gibanja, 400V utičnica itd.)
• Eliminira toplinske mostove
• Prikladan za uobičajene tipove kontaktne izolacije (fasadni polistiren, mineralna vuna)
• Moguća instalacija uređaja debljine 50 – 200 mm
• Instalacija u toplinski izolirane fasade zgrada debljine od 50 do 200 mm

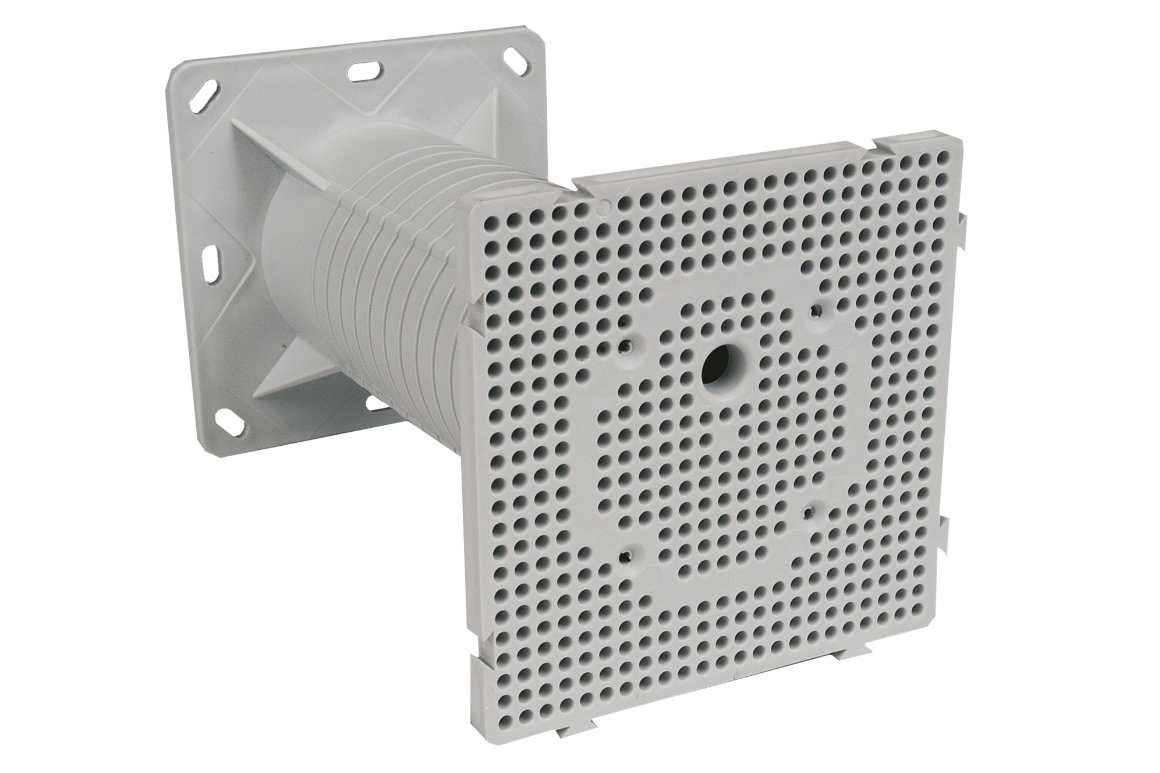

• MDZ – može se spojiti na bilo koju instalacijsku površinu

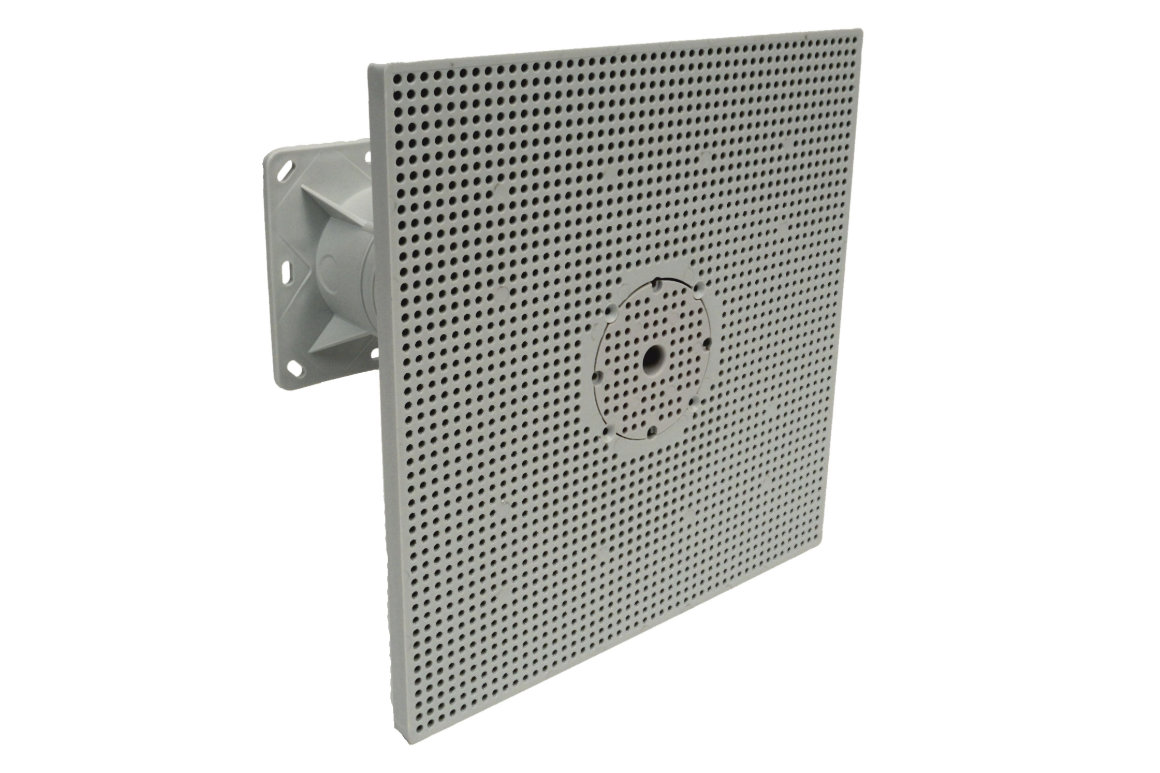

• MDZ XL – sadrži integriranu kutiju naročito dizajniranu za stezanje, ali se može koristiti kao klasična kutija ispod prekidača ili utičnice
• Pakiranje uključuje tiple, vijke, svornjake

MDZ dimenzije: 119x119x200mm
MDZ XL dimenzije: 238x238x200mm
materijal: samogasivi polipropilen
Temperaturna postojanost: od -25 do +60 °C
Nosivost: najviše 4 kg

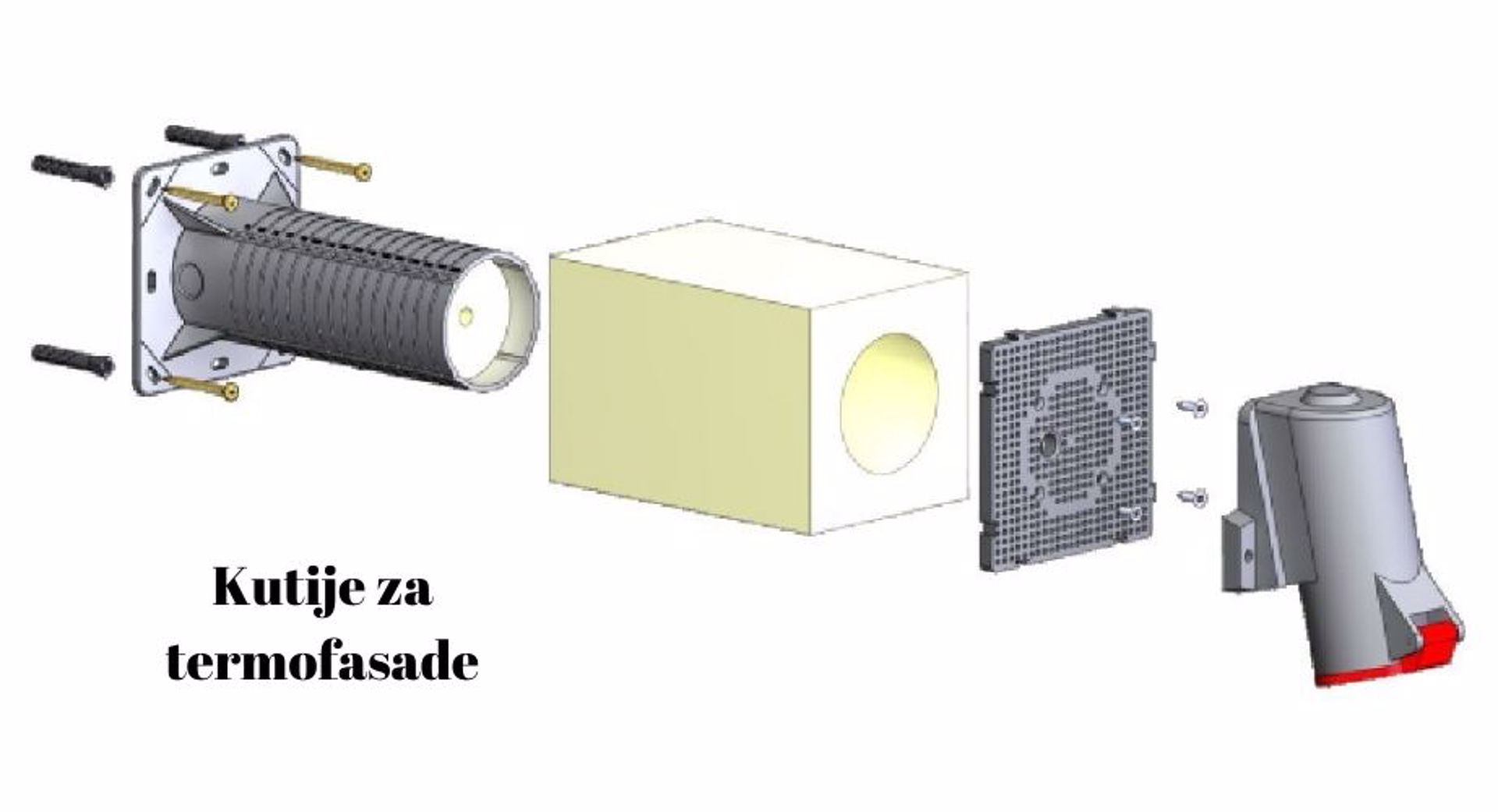

Upute:

1. 1. Instalacija se obavlja tijekom postavljanja toplinske izolacije
2. 2. Nosač se pričvršćuje na zid vijcima i tiplama ovisno o tipu površine zida
   3. Kabel se provlači kroz nosač te se umeće skraćena izolacija
   4. Na kraju se može ugraditi kutija pomoću 4 dodatna vijka
   5. Za instalaciju 400V utičnice preporučujemo kemijska sidra

• za instalaciju uređaja u izolaciju fasade
• eliminira toplinske mostove
• prikladno za uobičajene tipovi kontaktne izolacije (fasadni polistiren, mineralna vuna)

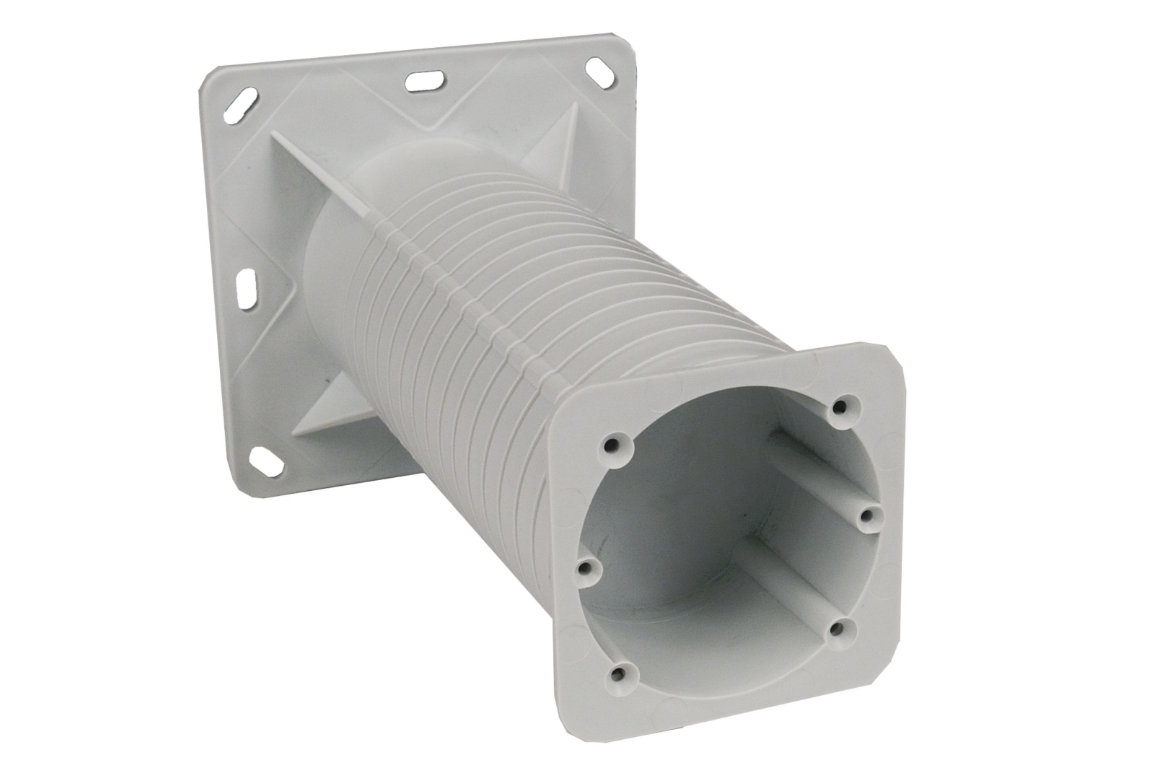

• KEZ – za pojedinačne uređaje s debljinom toplinske izolacije od 50 – 200 mm

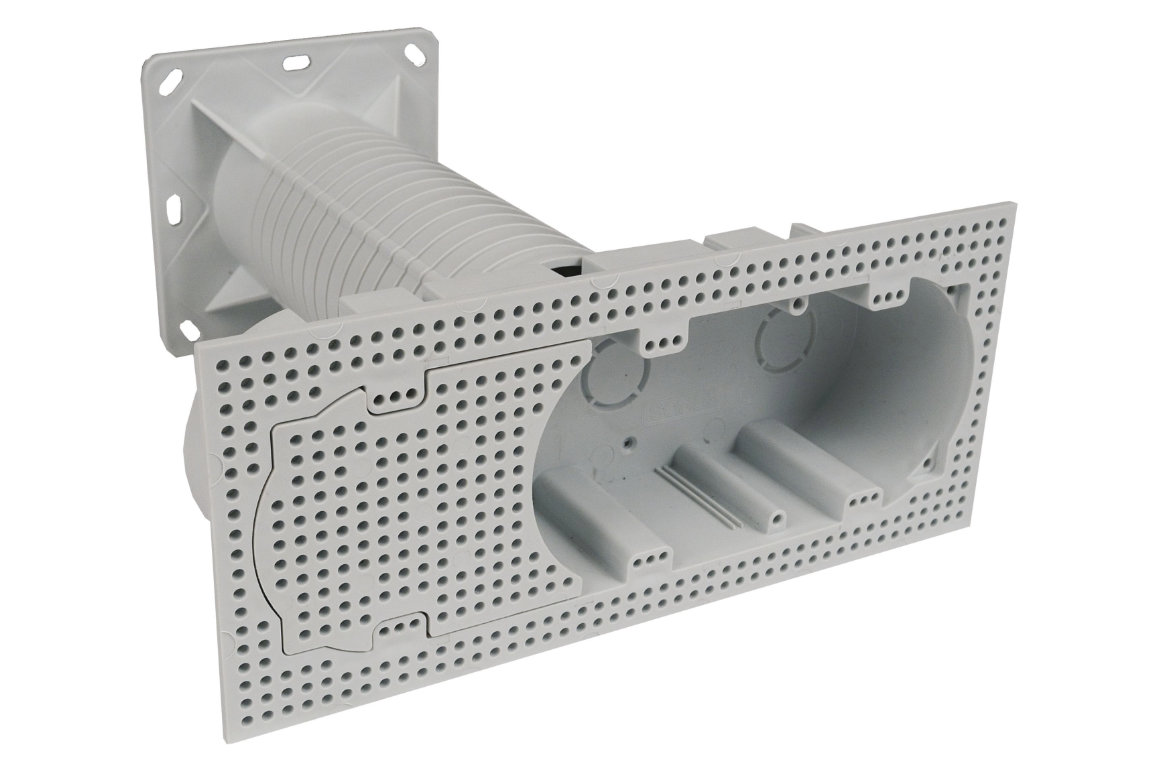

• KEZ-3 – za instalaciju dva ili tri uređaja u izolaciju fasade debljine od 100 – 250 mm
• Pakiranje uključuje tiple, vijke, svornjake

Instalirajte uređaj s odgovarajućim pokrovom za zaštitu od utjecaja vremenskih prilika. Kod instalacije na grubim površinama preporučujemo zabrtviti uređaj silikonom.
Materijal: samogasivi polipropilen (PP)
Temperaturna postojanost: od -25 do +60°C

Upute:

1. Instalacija se obavlja za vrijeme instalacije toplinske izolacije
   2. Nužno je presjeći nosač zajedno s umetnutom izolacijom prije instalacije, ovisno o debljini sloja
   3. Nosač se pričvršćuje na zid s vijcima i tiplama ovisno o tipu površine zida
   4. Kabel se provlači kroz nosač te se umeće skraćena izolacija
   5. Konačnu instalaciju kutije treba obaviti s 4 dodatna vijka

VIDEO UPUTE  ZA MONTAŽU FASADNE KUTIJE MDZ : https://youtu.be/nDK8-6g7vWs

VIDEO UPUTE ZA MONTAŽU FASADNE KUTIJE KEZ: https://youtu.be/L4GyrLOpTM4
